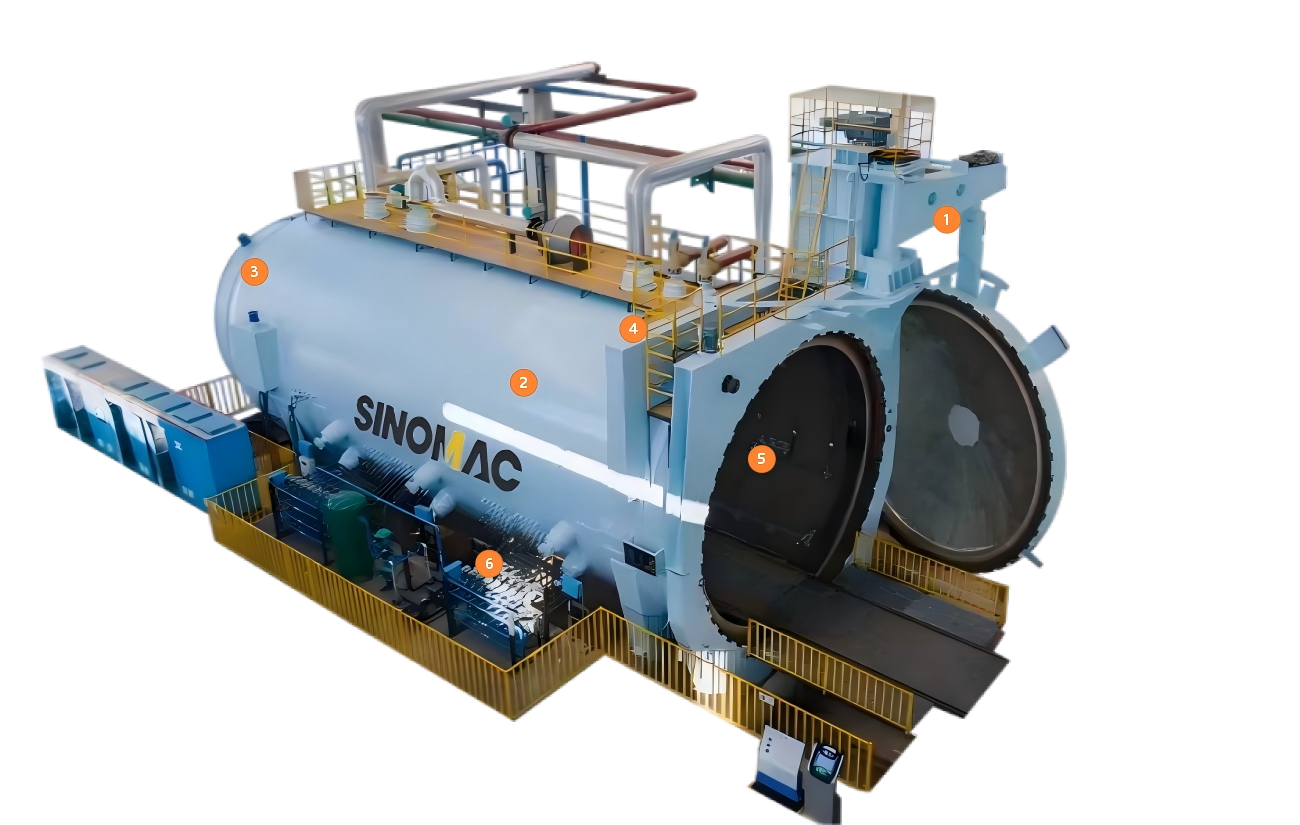

Гигантский автоклав
Эффективный диаметр: ≥4500 мм
Эффективная длина: ≥8000 мм
Рабочая температура: 100-450℃
Рабочее давление: 0,8-5,0 МПа
Рабочая среда: сжатый воздух/азот
Область применения: Основное использование в стратегических областях, таких как аэрокосмос, оборонная промышленность и т.д. Является передовым оборудованием, предназначенным для технологического процесса интегрального совместного отверждения/склеивания крупных и сверхкрупных композитных конструкций. Типичные изделия включают секции фюзеляжа нового поколения коммерческих самолетов, монолитные панели крыла, главные роторы вертолетов, носовые обтекатели и секции носителей ракеты-носителя, крупные конструктивные элементы спутников и космических станций и т.д. Сверхкрупный автоклав SINOMAC соответствует высокому уровню в области оборудования для производства высококачественных композитных материалов, характеризуется чрезвычайно высокой степенью технологической интеграции, стабильной и надежной работой, и является ядровой платформой, поддерживающей легкое и интегрированное производство высокотехнологичного оборудования.
Introduction
Сверхкрупный автоклав SINOMAC – это флагманский продукт, разработанный специально для удовлетворения потребностей аэрокосмической отрасли и других областей в интегральном формовании крупных композитных конструкций. Данный продукт успешно преодолел ряд сложных проблем, таких как контроль однородности, поддержание стабильности и обеспечение безопасности сверхкрупных конструкций в экстремальных технологических условиях. От предельной грузоподъемности и точного формования корпуса автоклава до организации воздушного потока теплового поля с высокой однородностью на сверхдальних расстояниях; от интеллектуального скоординированного контроля давления по многим точкам и параметрам до энергосбережения и безопасной блокировки всей системы – каждое решение проектирования является глубокой оптимизацией под особенности технологического процесса изготовления сверхкрупных конструкций. Это гарантирует, что продукция данной серии обладает возможностью изготовления изделий предельных размеров, выдающейся технологической однородностью, исключительно высоким уровнем автоматизации и интеллектуализации, концепцией проектирования на основе интриnsicной безопасности, а также надежностью и легкостью обслуживания на всем жизненном цикле. Продукт соответствует строгим требованиям современной промышленности к высокому качеству, высокой эффективности и высокой единообразию сверхкрупных композитных конструкций.
Сверхкрупный автоклав SINOMAC – это флагманский продукт, разработанный специально для удовлетворения потребностей аэрокосмической отрасли и других областей в интегральном формовании крупных композитных конструкций. Данный продукт успешно преодолел ряд сложных проблем, таких как контроль однородности, поддержание стабильности и обеспечение безопасности сверхкрупных конструкций в экстремальных технологических условиях. От предельной грузоподъемности и точного формования корпуса автоклава до организации воздушного потока теплового поля с высокой однородностью на сверхдальних расстояниях; от интеллектуального скоординированного контроля давления по многим точкам и параметрам до энергосбережения и безопасной блокировки всей системы – каждое решение проектирования является глубокой оптимизацией под особенности технологического процесса изготовления сверхкрупных конструкций. Это гарантирует, что продукция данной серии обладает возможностью изготовления изделий предельных размеров, выдающейся технологической однородностью, исключительно высоким уровнем автоматизации и интеллектуализации, концепцией проектирования на основе интриnsicной безопасности, а также надежностью и легкостью обслуживания на всем жизненном цикле. Продукт соответствует строгим требованиям современной промышленности к высокому качеству, высокой эффективности и высокой единообразию сверхкрупных композитных конструкций.

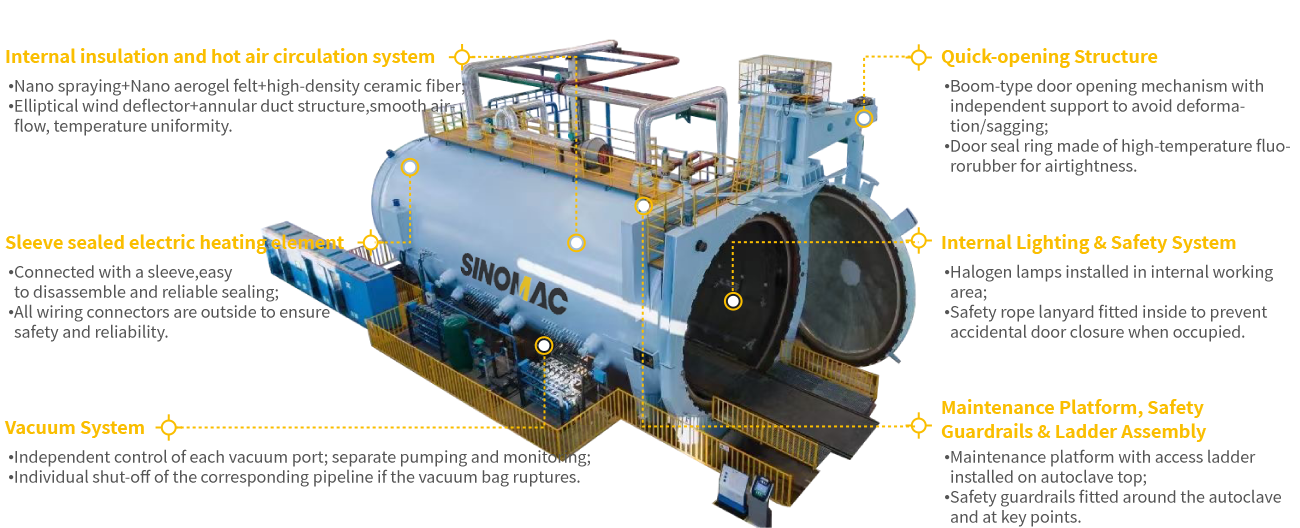

Quick-opening Structure
Boom-type door opening mechanism with independent support to avoid deformation/sagging.
Door seal ring made of high-temperature fluororubber for airtightness.
Internal insulation and hot air circulation system
Nano spraying+Nano aerogel felt+high-density ceramic fiber.
Elliptical wind deflector+annular duct structure,smooth airflow, temperature uniformity.
Sleeve sealed electric heating element
Connected with a sleeve,easy to disassemble and reliable sealing;
All wiring connectors are outside to ensure safety and reliability.
Maintenance Platform, Safety Guardrails & Ladder Assembly
Maintenance platform with access ladder installed on autoclave top.
Safety guardrails fitted around the autoclave and at key points.
Internal Lighting & Safety System
Halogen lamps installed in internal working area.
Safety rope lanyard fitted inside to prevent accidental door closure when occupied.
Vacuum System
Independent control of each vacuum port; separate pumping and monitoring.
Individual shut-off of the corresponding pipeline if the vacuum bag ruptures.
Advantages
Многоуровневая безопасность защиты
Многоуровневые безопасные блокировки и средства защиты механического, электрического и программного типа максимально гарантируют безопасность автоклава для стекла как сосуда под давлением.
Модульный дизайн
Модульный дизайн систем (системы давления, системы охлаждения, вакуумной системы, загрузочной системы и других), эстетичное расположение, удобство монтажа, обслуживания и ремонта.
Программное обеспечение управления TPC
Передовая система управления тепловым энергетическим процессом (TPC), основанная на платформе Microsoft Windows, отличается надежной производительностью и мощными функциями, особенно в части системы сбора, анализа данных и формирования отчетов.
Глобальное обслуживание
Множественные стандарты производства продукции – GB150/ASME/PED/EAC (ГОСТ) и другие, обеспечение глобального обслуживания.
Parameters
Model | Working Diameter(mm) | Working Length(mm) | Working Temperature (ºC) | Working Pressure (Mpa) | Part Thermocouple | Vacuum line |
|---|---|---|---|---|---|---|
| SN-CGF45100G | 4500 | 10000 | 100-450 | 0.8~5.0 | 64 | 32 |
| SN-CGF45150G | 4500 | 15000 | 100-450 | 0.8~5.0 | 64 | 32 |
| SN-CGF45200G | 4500 | 12000 | 100-450 | 0.8~5.0 | 64 | 32 |
| SN-CGF50100G | 5000 | 10000 | 100-450 | 0.8~5.0 | 80 | 40 |
| SN-CGF50150G | 5000 | 15000 | 100-450 | 0.8~5.0 | 80 | 40 |
| SN-CGF50200G | 5000 | 20000 | 100-450 | 0.8~5.0 | 80 | 40 |
| SN-CGF60120G | 6000 | 12000 | 100-450 | 0.8~5.0 | 100 | 50 |
| SN-CGF60160G | 6000 | 16000 | 100-450 | 0.8~5.0 | 100 | 50 |
| SN-CGF60200G | 6000 | 20000 | 100-450 | 0.8~5.0 | 100 | 50 |
| SN-CGF60250G | 6000 | 25000 | 100-450 | 0.8~5.0 | 100 | 50 |
| SN-CGF60300G | 6000 | 30000 | 100-450 | 0.8~5.0 | 100 | 50 |
* All data above is for reference only. For detailed specifications, please refer to the actual product and official product manual. Unless otherwise stated, all data displayed on this website is reserved and interpreted by SINOMAC.
* For further information on other models, please feel free to contact us.
