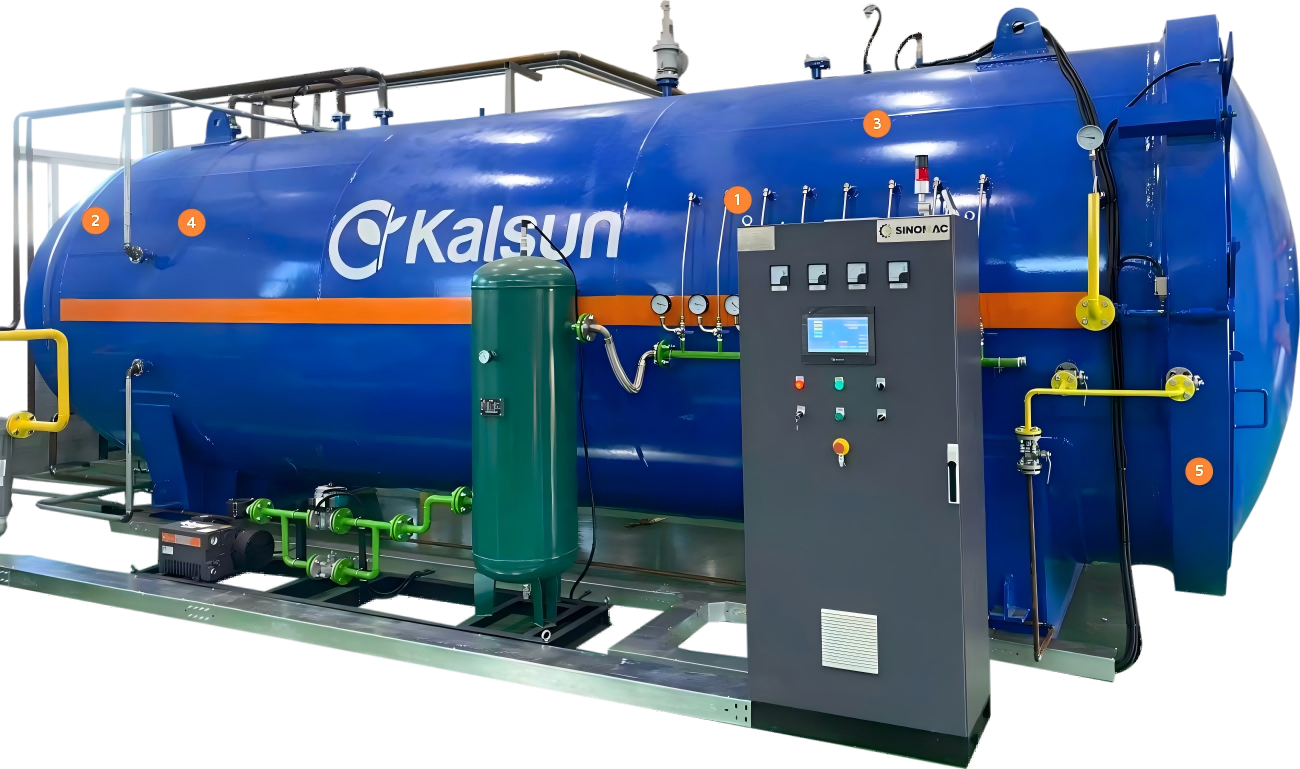

Автоклав для фотоэлектрического стекла SINOMAC
Эффективный диаметр: 1200-3650 мм
Эффективная длина: 2000-12000 мм
Максимальный размер стекла: 1000×2000мм - 3300×12000мм
Проектная температура: 160℃
Проектное давление: 1,5 МПа
Специально предназначен для обработки после ламинирования фотоэлектрических модулей с последующим отверждением, включая одностеклянные/двухстеклянные модули, тонкопленочные модули и фотоэлектрические модули BIPV с интеграцией в здание. В условиях высокой температуры и высокого давления эффективно удаляет остаточные пузырьки в модулях после ламинирования, усиливает сцепительную прочность между пленкой EVA/POE и стеклом, задней панелью, значительно повышает изоляционные свойства, климатическое сопротивление и срок службы
Introduction
Автоклав для фотоэлектрического стекла SINOMAC — оборудование для послеобработки, разработанное специально для производственных линий фотоэлектрических модулей. Продукт использует уникальную систему распределения воздушного потока и технологию контроля температуры, гарантируя высокую однородность температурного поля внутри автоклава и предотвращая деформацию или тепловые пятна на модулях из-за неравномерного нагрева. Оборудование оснащено передовой системой контроля давления, способной реализовать точную программирование кривой давления и обеспечить полное сшивание и отверждение клеевого filmu. Серия продуктов отличается высокой обработочной эффективностью, низким энергопотреблением, высоким уровнем автоматизации, простотой эксплуатации и обслуживания и другими выраженными преимуществами. Его стабильная производительность обеспечивает важную гарантию долгосрочной надежности фотоэлектрических модулей, являясь ядровым оборудованием для фотоэлектрических производителей по повышению качества продукции.
Автоклав для фотоэлектрического стекла SINOMAC — оборудование для послеобработки, разработанное специально для производственных линий фотоэлектрических модулей. Продукт использует уникальную систему распределения воздушного потока и технологию контроля температуры, гарантируя высокую однородность температурного поля внутри автоклава и предотвращая деформацию или тепловые пятна на модулях из-за неравномерного нагрева. Оборудование оснащено передовой системой контроля давления, способной реализовать точную программирование кривой давления и обеспечить полное сшивание и отверждение клеевого filmu. Серия продуктов отличается высокой обработочной эффективностью, низким энергопотреблением, высоким уровнем автоматизации, простотой эксплуатации и обслуживания и другими выраженными преимуществами. Его стабильная производительность обеспечивает важную гарантию долгосрочной надежности фотоэлектрических модулей, являясь ядровым оборудованием для фотоэлектрических производителей по повышению качества продукции.

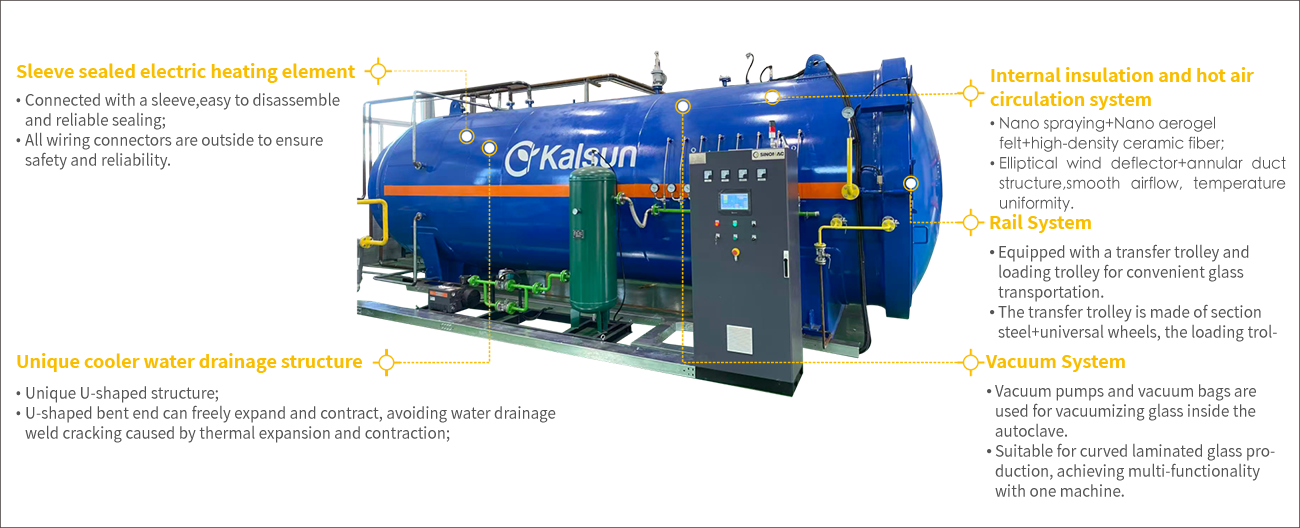

Vacuum System
Vacuum pumps and vacuum bags are used for vacuumizing glass inside the autoclave.
Suitable for curved laminated glass production, achieving multi-functionality with one machine.
Sleeve sealed electric heating element
Connected with a sleeve,easy to disassemble and reliable sealing.
All wiring connectors are outside to ensure safety and reliability.
Internal insulation and hot air circulation system
Nano spraying+Nano aerogel felt+high-density ceramic fiber.
Elliptical wind deflector+annular duct structure,smooth airflow, temperature uniformity.
Unique cooler water drainage structure
Unique U-shaped structure.
U-shaped bent end can freely expand and contract, avoiding water drainage weld cracking caused by thermal expansion and contraction.
Rail System
Equipped with a transfer trolley and loading trolley for convenient glass transportation.
The transfer trolley is made of section steel+universal wheels, the loading trolley is made of section steel.
Advantages
Многоуровневая безопасность защиты
Многоуровневые безопасные блокировки и средства защиты механического, электрического и программного типа максимально гарантируют безопасность автоклава для стекла как сосуда под давлением.
Многофункциональность одного оборудования
Один автоклав для стекла SINOMAC может как производить стекло с промежуточным слоем, так и проводить гомогенизацию закаленного стекла. Это позволяет клиентам экономить затраты по многим направлениям: инвестиции в оборудование, расширение мощности электроснабжения, занимаемая площадь производственного помещения и другие.
Разнообразные способы нагрева
Стандартным вариантом является электрический нагрев, дополнительно предлагаются способы нагрева паром, теплоносным маслом, природным газом и другими, что удовлетворяет потребностям различных рынков.
Глобальное обслуживание
Множественные стандарты производства продукции – GB150/ASME/PED/EAC (ГОСТ) и другие, обеспечение глобального обслуживания.
Parameters
| Model | Working Diameter(mm) | Working Length(mm) | Working Temperature (ºC) | Working Pressure (Mpa) | Max Glass size(mm) | Power(KW) |
|---|---|---|---|---|---|---|
| SN-BGF1220 | 1200 | 2000 | 160 | 1.6 | 1000×2000 | 54 |
| SN-BGF2040 | 2000 | 4000 | 160 | 1.6 | 1600×4000 | 72 |
| SN-BGF2660 | 2650 | 6000 | 160 | 1.6 | 2300×6000 | 144 |
| SN-BGF2860 | 2850 | 6000 | 160 | 1.6 | 2500×6000 | 162 |
| SN-BGF3060 | 3000 | 6000 | 160 | 1.6 | 2650×6000 | 192 |
| SN-BGF3080 | 3000 | 8000 | 160 | 1.6 | 2650×8000 | 225 |
| SN-BGF3380 | 3350 | 8000 | 160 | 1.6 | 3000×8000 | 270 |
| SN-BGF35100 | 3500 | 10000 | 160 | 1.6 | 3150×10000 | 441 |
| SN-BGF36120 | 3650 | 12000 | 160 | 1.6 | 3300×12000 | 567 |
* All data above is for reference only. For detailed specifications, please refer to the actual product and official product manual. Unless otherwise stated, all data displayed on this website is reserved and interpreted by SINOMAC.
* For further information on other models, please feel free to contact us.
