Средний автоклав SINOMAC
Эффективный диаметр: 3500-4500 мм
Эффективная длина: 6000-20000 мм
Рабочая температура: 100-450℃
Рабочее давление: 0,8-5,0 МПа
Рабочая среда: сжатый воздух/азот
Область применения: Основное использование в аэрокосмосе, оборонной промышленности и сфере высокотехнологичной промышленности. Является ключевым оборудованием для изготовления крупных и средних композитных конструкций. Типичные изделия включают панели крыла и руля направления самолета, секции фюзеляжа вертолета, руль направления, носовые обтекатели, корпуса ракет, компоненты крупных беспилотных летательных аппаратов, а также крупные несущие конструктивные элементы в сферах высокоскоростных железных дорог, новых энергетических источников и других. Крупный автоклав SINOMAC отличается зрелой технологией и стабильной производительностью, являясь ядровым гарантом масштабного и высококачественного производства высокопроизводительных композитных конструкций.
Introduction
Крупный автоклав SINOMAC — основной продукт, разработанный специально для удовлетворения потребностей массового производства композитных конструкций среднего и крупного размера в аэрокосмосе и сфере высокотехнологичной промышленности. Данный продукт успешно решил задачи строгого требования к однородности температурного и давленческого полей при отверждении крупных и средних конструкций, а также проблему надежности при длительной непрерывной работе. От оптимизированного проектирования и изготовления толстостенного корпуса до эффективной энергосберегающей системы циркуляции горячего воздуха; от точно скоординированной системы контроля давления и вакуума до полностью автоматизированной интеллектуальной управляемой платформы — каждое решение проектирования направлено на обеспечение максимального технологического качества при одновременном повышении производительности и удобства эксплуатации. Это гарантирует, что продукция данной серии обладает отличной технологической единообразием, мощной возможностью партиального производства, высоким уровнем автоматизации и интеллектуализации, стабильной и надежной долговечностью sowie удобством обслуживания, являясь идеальным выбором для клиентов по высококачественному и масштабному производству композитных материалов.
Крупный автоклав SINOMAC — основной продукт, разработанный специально для удовлетворения потребностей массового производства композитных конструкций среднего и крупного размера в аэрокосмосе и сфере высокотехнологичной промышленности. Данный продукт успешно решил задачи строгого требования к однородности температурного и давленческого полей при отверждении крупных и средних конструкций, а также проблему надежности при длительной непрерывной работе. От оптимизированного проектирования и изготовления толстостенного корпуса до эффективной энергосберегающей системы циркуляции горячего воздуха; от точно скоординированной системы контроля давления и вакуума до полностью автоматизированной интеллектуальной управляемой платформы — каждое решение проектирования направлено на обеспечение максимального технологического качества при одновременном повышении производительности и удобства эксплуатации. Это гарантирует, что продукция данной серии обладает отличной технологической единообразием, мощной возможностью партиального производства, высоким уровнем автоматизации и интеллектуализации, стабильной и надежной долговечностью sowie удобством обслуживания, являясь идеальным выбором для клиентов по высококачественному и масштабному производству композитных материалов.

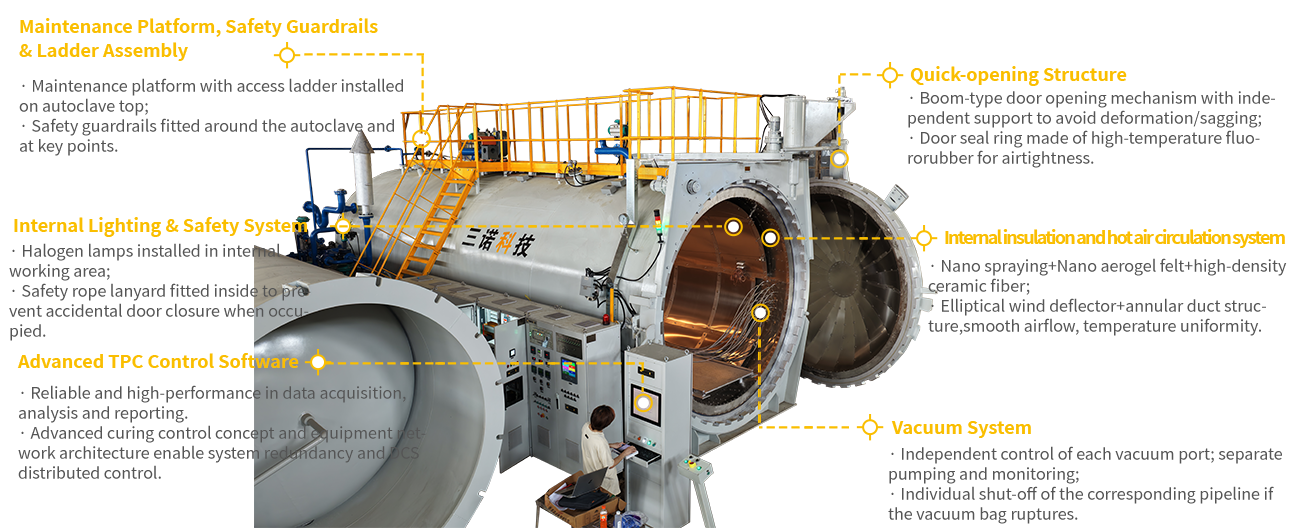

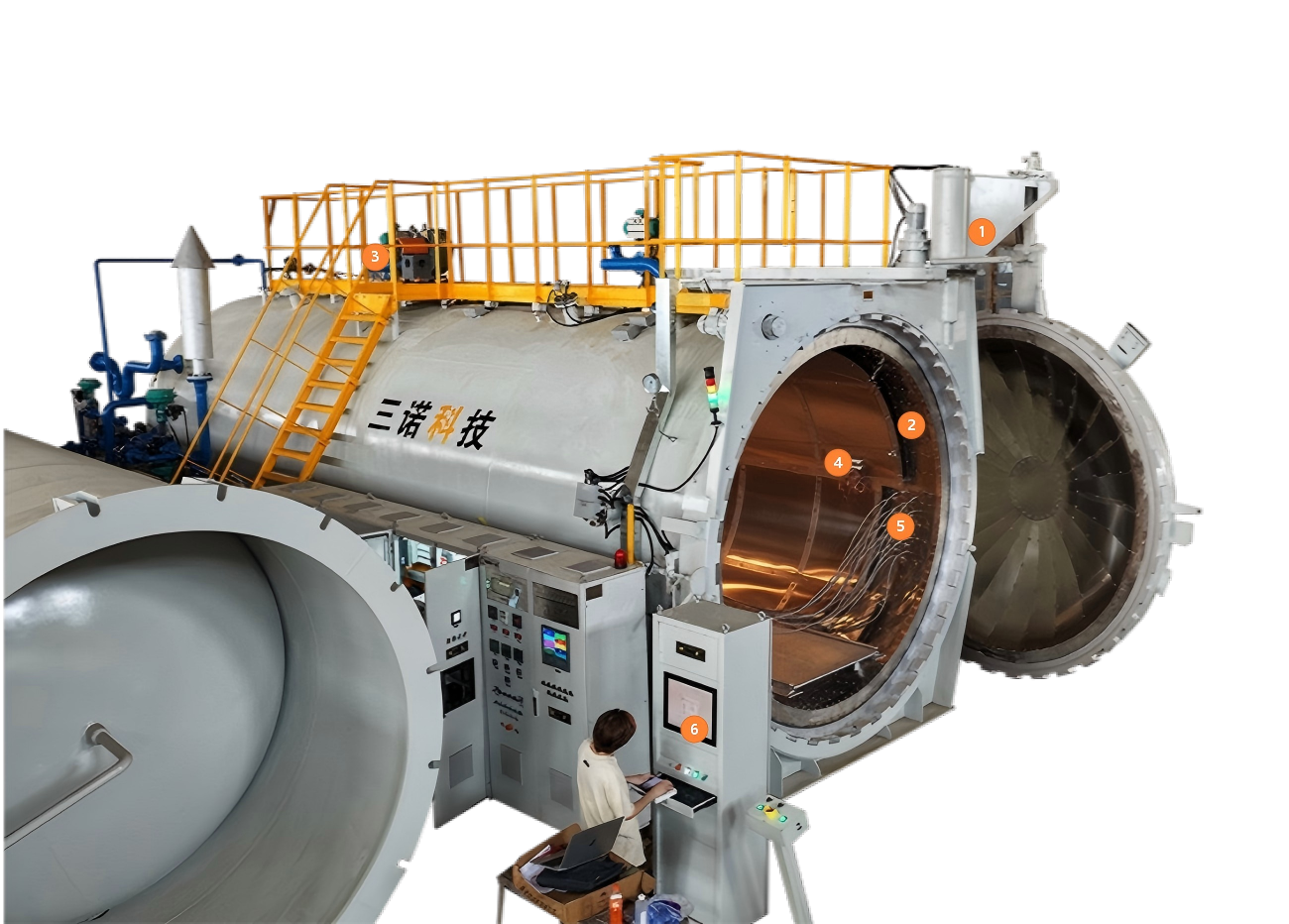

Quick-opening Structure
Boom-type door opening mechanism with independent support to avoid deformation/sagging.
Door seal ring made of high-temperature fluororubber for airtightness.
Internal insulation and hot air circulation system
Nano spraying+Nano aerogel felt+high-density ceramic fiber.
Elliptical wind deflector+annular duct structure,smooth airflow, temperature uniformity.
Maintenance Platform, Safety Guardrails & Ladder Assembly
Maintenance platform with access ladder installed on autoclave top.
Safety guardrails fitted around the autoclave and at key points.
Internal Lighting & Safety System
Halogen lamps installed in internal working area.
Safety rope lanyard fitted inside to prevent accidental door closure when occupied.
Advanced TPC Control Software
Reliable and high-performance in data acquisition, analysis and reporting.
Advanced curing control concept and equipment network architecture enable system redundancy and DCS distributed control.
Vacuum System
Independent control of each vacuum port; separate pumping and monitoring.
Individual shut-off of the corresponding pipeline if the vacuum bag ruptures.
Advantages
Многоуровневая безопасность защиты
Многоуровневые безопасные блокировки и средства защиты механического, электрического и программного типа максимально гарантируют безопасность автоклава для стекла как сосуда под давлением.
Модульный дизайн
Модульный дизайн систем (системы давления, системы охлаждения, вакуумной системы, загрузочной системы и других), эстетичное расположение, удобство монтажа, обслуживания и ремонта.
Программное обеспечение управления TPC
Передовая система управления тепловым энергетическим процессом (TPC), основанная на платформе Microsoft Windows, отличается надежной производительностью и мощными функциями, особенно в части системы сбора, анализа данных и формирования отчетов.
Глобальное обслуживание
Множественные стандарты производства продукции – GB150/ASME/PED/EAC (ГОСТ) и другие, обеспечение глобального обслуживания.
Parameters
Model | Working Diameter(mm) | Working Length(mm) | Working Temperature (ºC) | Working Pressure (Mpa) | Part Thermocouple | Vacuum line |
|---|---|---|---|---|---|---|
| SN-CGF3580G | 3500 | 8000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF35100G | 3500 | 10000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF35120G | 3500 | 12000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF35150G | 3500 | 15000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF35180G | 3500 | 18000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF4080G | 4000 | 8000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF40100G | 4000 | 10000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF40120G | 4000 | 12000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF40150G | 4000 | 15000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF40180G | 4000 | 18000 | 100-450 | 0.8~5.0 | 40 | 20 |
| SN-CGF4020000G | 4000 | 200000 | 100-450 | 0.8~5.0 | 40 | 20 |
* All data above is for reference only. For detailed specifications, please refer to the actual product and official product manual. Unless otherwise stated, all data displayed on this website is reserved and interpreted by SINOMAC.
* For further information on other models, please feel free to contact us.
